Super-Zoom-Wärmebildsystem Serie

ImageIR® 9300 Z

Das High-End-Wärmebildsystem ImageIR® 9300 Z mit 30×-Zoomobjektiv ermöglicht die mühelose Bewältigung komplexer Aufklärungs- und Überwachungsaufgaben.

  • Gekühlte Detektoren mit (1.280 × 1.024) IR-Pixeln

  • Entdeckungsreichweite bei Personen 15 km

  • Entdeckungsreichweite bei Fahrzeugen 18 km

Super Zoom Thermografie-Aufnahme des Rathauses in Dresden
Super Zoom Thermografie-Aufnahme des Rathauses in Dresden
Super Zoom Thermografie-Aufnahme des Rathauses in Dresden
Super Zoom Thermografie-Aufnahme des Rathauses in Dresden
Wärmebildkamera ImageIR® 8300/9300 Z Serie von InfraTec
0 | 6
Wärmebildkamera von InfraTec
InfraTec Icon Detektor 1280x1024
Detektorformat

Effiziente Messung kleinster Strukturen auf großflächigen Messobjekten

InfraTec Icon thermische Auflösung 25mK
Thermische Auflösung

Präzises Erkennen geringster Temperaturunterschiede

InfraTec Icon Motorfokus
Motorfokus

Präzise, fernsteuerbare und schnelle Fokussierung

InfraTec Icon Reichweite 18km
Entdeckungsreichweite

Fahrzeuge und Personen auf weiteste Entfernung entdecken

InfraTec Icon 30-fach optischer Zoom
Optischer Zoom

Detailreiche Abbildung von Messobjekten

Online-Events on demand: Thermal Imaging with Zoom

Event On Demand / Veranstaltungssprache: Englisch

Unlimited Flexibility in Thermal Imaging with Zoom

  • Motorisierte Zoomobjektive im Allgemeinen

  • Besonderheiten radiometrischer Zoomobjektive

  • Spezifische Vorteile motorisierter Zoomkameras

  • Anwendungsbereiche für Infrarot-Zoomkameras im Detailil

Link zur Aufzeichnung

Unlimited Flexibility in Thermal Imaging with Zoom (Sprache: Englisch)

Fern­auf­klä­rung mit ImageIR® 9300 Z

Mit der Kameraserie ImageIR® 9300 Z präsentiert InfraTec hochentwickelte Wärmebildkameras, verbunden mit einem enorm starken Zoom-Objektiv. Die hochmoderne InSb-Detektortechnologie ermöglicht mit einer Auflösung von (1.280 × 1.024) IR-Pixeln äußerst feine, gestochen scharfe Aufnahmen mit einer Funktionslaufzeit von 24/7 selbst bei Nebel, Rauch, Tag oder Nacht. Die IR-Bildfrequenz von bis zu 100 Hz unterstützt eine anspruchsvolle Bildverarbeitung und -verfolgung sowie das Überwachen von Aufgaben. Die Reichweite dieser Wärmebildkameramodelle ist herausragend: Landfahrzeuge können in bis zu 18 km, Personen in bis zu 15 km Entfernung detektiert werden.

Die robuste und exakte Motorzoom-Mechanik erzielt zusammen mit der extrem leistungsfähigen 30×-Zoom-Optik einen stufenlos einstellbaren Sehfeldbereich von (39,8 × 32,3)° bis herunter auf (1,3 × 1,0)° mit einem Detektorformat von (1.280 × 1.024) IR-Pixeln. Damit können auch weit entfernte Objekte mit einem hochaufgelösten Infrarotbild dargestellt werden. Die konfigurierbare Software-Schnittstelle bietet zeitkodierbare Echtzeitwiedergabe.

Anwen­dungs­ge­biete ImageIR® 9300 Z
  • Stationäre und mobile Grenzüberwachung

  • Hafenüberwachung und Küstenschutz

  • Fernerkundung und -aufklärung

  • Weitreichende Objektverfolgung und -überwachung

  • Umweltmonitoring und Tierbeobachtung

Super-Zoom-Wärmebildsystem Serie ImageIR® 9300 Z im EInsatz

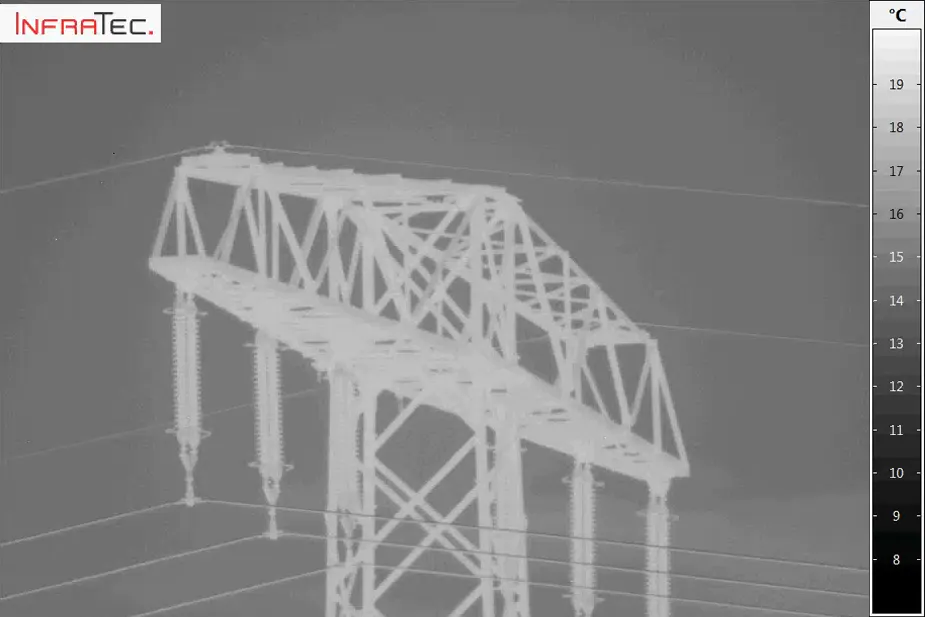

Zoom auf Strommast mit ImageIR® 9300 Z

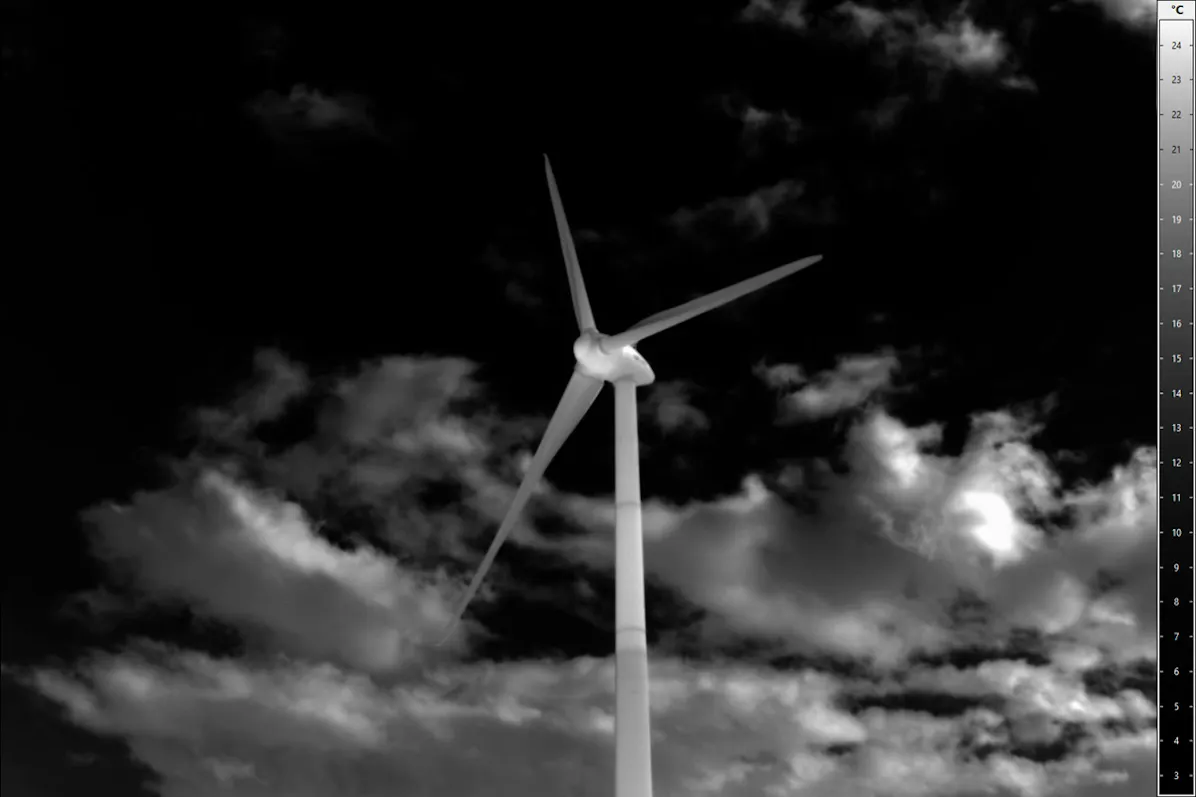

Aufnahme Windrad mit Zoom-Kamera von InfraTec

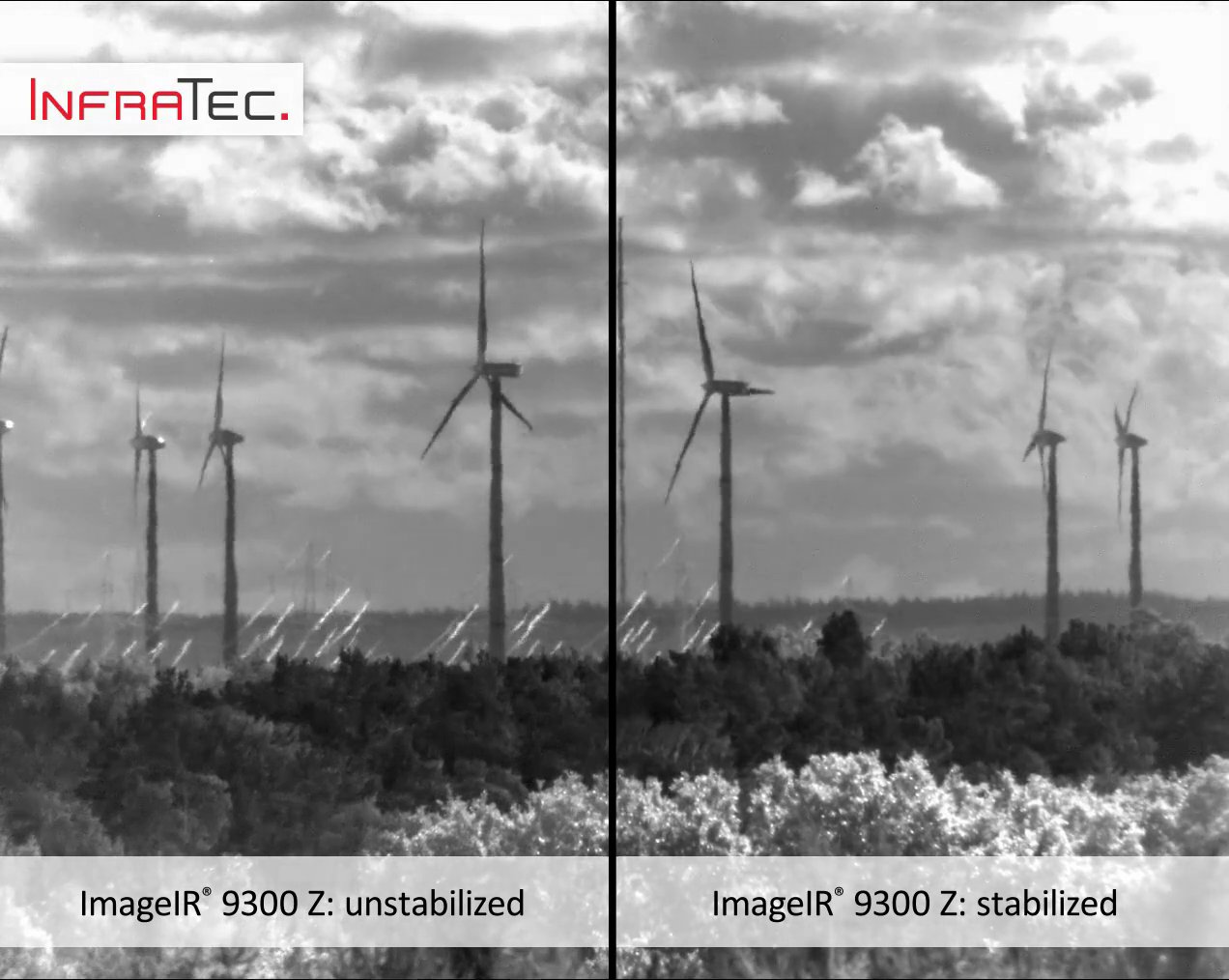

Vergleich Stabilisierung am Beispiel ImageIR 9300 Z

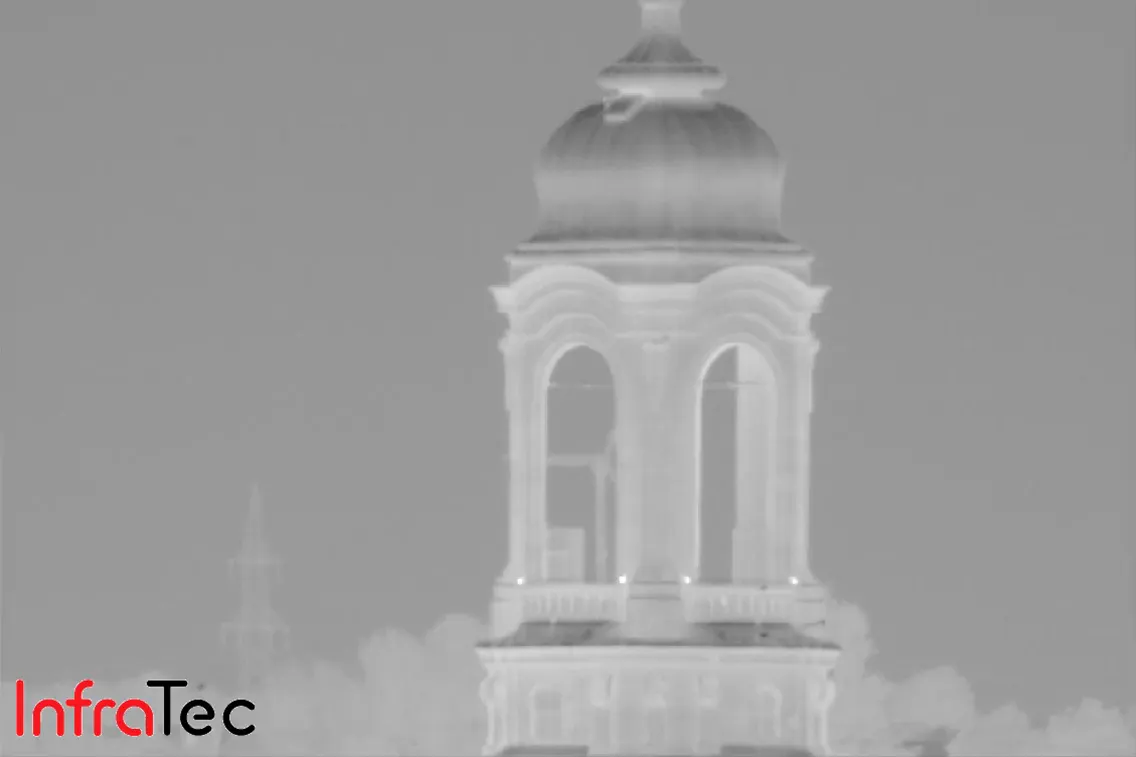

Super-Zoom Aufnahme der Frauenkirche Dresden mit unterschiedlichsten Objektdistanzen
Zoom auf Strommast mit ImageIR® 9300 Z
Aufnahme Windrad mit Zoom-Kamera von InfraTec
Vergleich Stabilisierung am Beispiel ImageIR 9300 Z
Super-Zoom Aufnahme der Frauenkirche Dresden mit unterschiedlichsten Objektdistanzen

Tech­ni­sche Spezi­fi­ka­tionen

Spektralbereich(3,6 … 4,9) µm
Pitch15 µm
DetektortypInSb
Detektorformat (IR-Pixel)(1.280 × 1.024)
Öffnungsverhältnisf/5.5
DetektorkühlungStirlingkühler
Temperaturmessbereich(-10 … 200) °C, bis zu 400 °C*
Temperaturauflösung bei 30 °C0,02 K
IR-Bildfrequenz (Voll- / Halb- / Viertel- / Teilbild)Bis zu 50 / 200 / 390 / 3.400 Hz
FenstermodusJa

* Modellabhängig

** In ausgewählten Messbereichen

Bildfeldrechner für Ihre Messaufgabe

Konfigurieren Sie Ihr Kamerasystem

Jede Mess- oder Prüfaufgabe hat ihre individuellen Rahmenbedingungen. Für optimale Ergebnisse müssen Kamera, Detektor und Objektiv stets perfekt aufeinander abgestimmt werden. Mithilfe des Bildfeldrechners ermitteln Sie die passende Kombination.

Bildfeldrechner ImageIR 9300Z

Bran­chen & Appli­ka­tionen für diese Wärme­bild­ka­mera

Zerstörungsfreie Prüfung - Bildnachweis: © RAM / Fotolia.com
Indus­tri­elle Auto­ma­tion

Prozesskontrolle – INDU-SCAN

Die berührungslose Messung von Temperaturverteilungen und Temperaturverläufen mit Industrie-Thermografiekameras erlaubt die effiziente Überwachung und Steuerung temperaturabhängiger Prozesse und Verfahren im Rahmen einer anlagenintegrierten Qualitätssicherung in der Industrie.

Thermografie in Sicherheitsanwendungen

Sicherheitsanwendungen

Für Observationsaufgaben wie bspw. Ermittlung, Fernerkundung, Grenzsicherung sowie Objekt- und Hafenschutz werden leistungsstarke Infrarotkameras heutzutage immer unverzichtbarer.

Objektüberwachung und Objektschutz - Automatisches System IROD zur Wärmebild-Objektüberwachung
Brandfrüherkennung & Objekt­über­wa­chung

Objektschutz – IROD

Mit kalibrierten Messgeräten kann der Prozess der Objektüberwachung durch Ausnutzung von Temperaturalarmen vollständig automatisiert werden. Mit IROD stellt InfraTec für diese Zwecke eine anpassungsfähige, leistungsstarke Systemlösung zur Verfügung.

Zerstörungsfreie Prüfung - Bildnachweis: © RAM / Fotolia.com
Indus­tri­elle Auto­ma­tion

Prozesskontrolle – INDU-SCAN

Die berührungslose Messung von Temperaturverteilungen und Temperaturverläufen mit Industrie-Thermografiekameras erlaubt die effiziente Überwachung und Steuerung temperaturabhängiger Prozesse und Verfahren im Rahmen einer anlagenintegrierten Qualitätssicherung in der Industrie.

Thermografie in Sicherheitsanwendungen

Sicherheitsanwendungen

Für Observationsaufgaben wie bspw. Ermittlung, Fernerkundung, Grenzsicherung sowie Objekt- und Hafenschutz werden leistungsstarke Infrarotkameras heutzutage immer unverzichtbarer.

Objektüberwachung und Objektschutz - Automatisches System IROD zur Wärmebild-Objektüberwachung
Brandfrüherkennung & Objekt­über­wa­chung

Objektschutz – IROD

Mit kalibrierten Messgeräten kann der Prozess der Objektüberwachung durch Ausnutzung von Temperaturalarmen vollständig automatisiert werden. Mit IROD stellt InfraTec für diese Zwecke eine anpassungsfähige, leistungsstarke Systemlösung zur Verfügung.

Produktflyer

Erhalten Sie alle Informationen auf einen Blick in unseren Produktflyern

InfraTec ImageIR 8300/9300 Z Flyer

Weitere Features

InfraTec Glossar Motorfokus

Motor­fokus

Fernsteuerbare Fokussierung des Wärmebildes

Wechselbare Standard-Optiken der ImageIR®-Serie können mit einer Motorfokuseinheit ausgestattet werden. Über die Bediensoftware wird so eine präzise, fernsteuerbare und schnelle Fokussierung möglich.

Thermografie-Aufnahme während der Zündung eines Airbags

Fens­ter­modus

Schnelle Messungen in definierten Teilbereichen

Erfassung sehr schneller Temperatur- und Bewegungsabläufe im Voll-, Halb-, Viertelbild- und Linien-Modus sowie in per Click-and- Drag definierten Teilbildformaten mittels hoher Bildwiederholraten

Trigger-Schnittstelle für ImageIR®- und TarisIR®-Kameras

Triggerinterface

Schnittstelle für ein- und ausgehende Steuersignale

Mittels Trigger-Signalen an oder von der Kamera kann die Bilddatenerfassung gesteuert und synchronisiert werden. Auch lassen sich thermografische Messwerte zur Steuerung von Prozessen nutzen.

Thermografie-Kameraserie ImageIR® mit neuer 10 GigE-Schnittstelle

10 GigE-Schnitt­stelle

Extrem schnelle Datenübertragung

Hochauflösende Detektoren und hohe Bildraten erzeugen große Datenmengen. Mit der 10 Gigabit Ethernet-Schnittstelle lassen sich diese Daten schnell, verlustfrei und zuverlässig übertragen.

InfraTec Glossar - ImageIR® mobile kabellose Kamerafernsteuerung

Kame­rafern­steue­rung

Kabellos messen - Unabhängig und bequem

Die Funktionen der stationären Kamerasysteme können über das integrierte Webinterface per Smartphone oder Software sowie über ein zusätzliches, am Gehäuse befestigtes Tablet gesteuert werden.

InfraTec Objektive - Hochwertige Volloptiken

Infrarot-Optiken

Präzise Optiken für vielfältige Anforderungen

Egal, ob Messung im kleinsten Detail oder Überwachung auf große Entfernung: Für thermografische Untersuchungen aller Art stellt InfraTec hochwertige lichtstarke Präzisionsoptiken zur Verfügung.

Schutzgehäuse für Thermografiekameras

Kamera-Schutzgehäuse

Sicher auch in anspruchsvollen Umgebungen

Allwettertaugliche und robuste Metallgehäuse schützen die InfraTec-Thermografiekameras vor hoher Beanspruchung. Sie ermöglichen den Einsatz in rauer Umgebung, bei Staub, Spritzwasser und Explosionsgefahr.

InfraTec Glossar - Rotierendes Filter- und Blendenrad

Filter- & Blen­denrad

Messung hoher Temperaturen & spektraler Bereiche

Bis zu zwei mit Filtern und Blenden bestückbare und frei kombinierbare Räder erlauben die Anpassung der Kameraempfindlichkeit an die spezifischen Anforderungen anspruchsvoller Messaufgaben.

InfraTec Glossar Motorfokus

Motor­fokus

Fernsteuerbare Fokussierung des Wärmebildes

Wechselbare Standard-Optiken der ImageIR®-Serie können mit einer Motorfokuseinheit ausgestattet werden. Über die Bediensoftware wird so eine präzise, fernsteuerbare und schnelle Fokussierung möglich.

Thermografie-Aufnahme während der Zündung eines Airbags

Fens­ter­modus

Schnelle Messungen in definierten Teilbereichen

Erfassung sehr schneller Temperatur- und Bewegungsabläufe im Voll-, Halb-, Viertelbild- und Linien-Modus sowie in per Click-and- Drag definierten Teilbildformaten mittels hoher Bildwiederholraten

Trigger-Schnittstelle für ImageIR®- und TarisIR®-Kameras

Triggerinterface

Schnittstelle für ein- und ausgehende Steuersignale

Mittels Trigger-Signalen an oder von der Kamera kann die Bilddatenerfassung gesteuert und synchronisiert werden. Auch lassen sich thermografische Messwerte zur Steuerung von Prozessen nutzen.

Thermografie-Kameraserie ImageIR® mit neuer 10 GigE-Schnittstelle

10 GigE-Schnitt­stelle

Extrem schnelle Datenübertragung

Hochauflösende Detektoren und hohe Bildraten erzeugen große Datenmengen. Mit der 10 Gigabit Ethernet-Schnittstelle lassen sich diese Daten schnell, verlustfrei und zuverlässig übertragen.

InfraTec Glossar - ImageIR® mobile kabellose Kamerafernsteuerung

Kame­rafern­steue­rung

Kabellos messen - Unabhängig und bequem

Die Funktionen der stationären Kamerasysteme können über das integrierte Webinterface per Smartphone oder Software sowie über ein zusätzliches, am Gehäuse befestigtes Tablet gesteuert werden.

InfraTec Objektive - Hochwertige Volloptiken

Infrarot-Optiken

Präzise Optiken für vielfältige Anforderungen

Egal, ob Messung im kleinsten Detail oder Überwachung auf große Entfernung: Für thermografische Untersuchungen aller Art stellt InfraTec hochwertige lichtstarke Präzisionsoptiken zur Verfügung.

Schutzgehäuse für Thermografiekameras

Kamera-Schutzgehäuse

Sicher auch in anspruchsvollen Umgebungen

Allwettertaugliche und robuste Metallgehäuse schützen die InfraTec-Thermografiekameras vor hoher Beanspruchung. Sie ermöglichen den Einsatz in rauer Umgebung, bei Staub, Spritzwasser und Explosionsgefahr.

InfraTec Glossar - Rotierendes Filter- und Blendenrad

Filter- & Blen­denrad

Messung hoher Temperaturen & spektraler Bereiche

Bis zu zwei mit Filtern und Blenden bestückbare und frei kombinierbare Räder erlauben die Anpassung der Kameraempfindlichkeit an die spezifischen Anforderungen anspruchsvoller Messaufgaben.

Servicekontakt

Sie haben Fragen? Wir sind für Sie da!

Viele Anforderungen erfordern maßgeschneiderte Lösungen. Unsere Spezialisten unterstützen Sie persönlich – sei es bei technischen Fragen, der Auswahl geeigneter Systemlösungen oder dem optimalen Einsatz Ihrer Wärmebildkamera. Rufen Sie uns an oder schreiben Sie eine E-Mail. Gemeinsam finden wir die passende Lösung.
