ImageIR® c7300
Radiometrische Wärmebildkamera im Mittelwellen-Infrarotbereich (,5 … 5,7) µm
Snapshot-Detektor ermöglich eine exakte Bildsynchronisation ohne Bewegungsunschärfe
Präzise Messung auch bei hohen Bildwiederholraten bis 180 Hz
Hervorragende Bildqualität mit einer NETD von 15 mK
Geringe Betriebskosten durch MTTF > 28.000 h
Einfache Einbindung in bestehende Prozesse, Plug & Play
Kunden vertrauen uns
Großflächiger Detektor für höchste Empfindlichkeit
Analyse sehr schneller Temperaturänderungen im Vollbildformat
Präzises Erkennen geringster Temperaturunterschiede
Analyse schneller Prozesse bei geringstem Bildrauschen
Ermöglicht den wartungsfreien Einsatz über lange Betriebszeiten
Ermöglicht den wartungsfreien Einsatz über lange Betriebszeiten
Voraussetzung für Messungen von hohen Objekttemperaturen und die spektrale Thermografie
Einfach Integration in bestehende Systeme und Prozesse mithilfe zahlreicher moderner Schnittstellen
Die ImageIR® c7300 ist das Angebot für preisbewusste Anwender, die eine kompakte und leistungsstarke Thermografiekamera mit gekühlter Photonendetektor-Technologie suchen. Sie bietet eine hohe Messqualität für anspruchsvolle Aufgaben, verzichtet jedoch zugunsten wirtschaftlicher Vorteile auf eine individuell optimierte Kameraperformance. Die Kameras mit Festausstattung konzentrieren sich auf das, was für viele Messaufgaben wirklich zählt: zuverlässige radiometrische Temperaturmessung, hervorragende Bildqualität, hohe Bildwiederholraten (Snapshot-Bildakquisition) und eine einfache Integration in bestehende Prozesse.
Schnelle Prozesse präzise erfassen
Ob in der Inline-Qualitätskontrolle, bei der Analyse schneller Prozesse oder bei anspruchsvollen Überwachungsaufgaben im Dauerbetrieb: Die ImageIR® c7300 liefert präzise Thermografiedaten dort, wo sie gebraucht werden. Die eingesetzten gekühlten Hochleistungsdetektoren ermöglicht extrem kurze Integrationszeiten. Dank des Snapshot-Modes lassen sich auch bewegte Messobjekte und dynamische Abläufe verzerrungs- und unterbrechungsfrei erfassen.
Zuverlässig im wirtschaftlichen Dauerbetrieb
Besonders attraktiv ist die Kamera für den wirtschaftlichen Dauereinsatz: Der hochwertige Longlife-Kühler mit einer durchschnittlichen Lebensdauer von 28.000 Stunden ermöglicht zuverlässige, kosteneffiziente Messungen im 24/7-Betrieb. Die Baugröße, eine Vielzahl an Montagepunkten und ein geringes Gewicht erleichtern die Integration der ImageIR® c7300 in Anlagen, Prüfstände und Automatisierungslösungen.
Flexibel für unterschiedliche Messaufgaben
Das integrierte Filterrad mit fünf Positionen erlaubt einen standardisierten Messbereich von -10 bis 1.500 °C, der optional auf 3.000 °C erweiterbar ist. Damit eignet sich die ImageIR® c7300 für eine Vielzahl an Aufgaben in Industrie, Forschung und Überwachung. Für spezifische Anpassungen an die Größe der Messobjekte bzw. die zu untersuchenden Details steht eine breite Palette an hochwertigen Infrarot-Objektiven mit Festbrennweite zur Auswahl.
Die ImageIR® c7300 eignet sich unter anderem für:
Inline-Qualitätskontrolle
Analyse schneller und dynamischer Prozesse
Überwachungsaufgaben im Dauerbetrieb
Automatisierte Mess- und Prüfaufgaben
Zerstörungsfreie Prüfung mittels Aktiv-Thermografie
Einfach in bestehende Prozesse integrieren
Bei der Integration zeigt sich die ImageIR® c7300 praxisnah: Alle für die jeweilige Ausstattung relevanten Kalibrierdaten sind kameraintern abrufbar. Dadurch wird eine einfache Plug & Play-Installation möglich. Die Kamera ist mit Schnittstellen zur zuverlässigen und schnellen Datenübertragung (GigE) sowie zur softwareseitigen Einbindung und Steuerung (GenICam / GigE Vision) ausgestattet. Daneben erlaubt die ImageIR® c7300 die sehr exakte und wiederholgenaue Ausgabe interner sowie die Verarbeitung externer Triggersignale. Dank all dieser Eigenschaften ist die Kamera ein vielseitig einsetzbares Werkzeug für die berührungslose Messung von Temperaturverteilungen und die zerstörungsfreie Prüfung mittels Aktiv-Thermografie.
Die ImageIR® c7300 kann bequem über ein Webinterface bedient und parametrisiert werden. Die Stromversorgung erfolgt über ein Weitbereichsnetzteil oder per PoE.
Technische Spezifikationen
| Spektralbereich | (1,5 ... 5,7) µm |
| Pitch | 15 µm |
| Detektortyp | InSb |
| Detektorformat (IR-Pixel) | (640 × 512) |
| Bildaufnahmeprinzip | Snapshot |
| Öffnungsverhältnis | f/3.0 |
| Detektorkühlung | Stirlingkühler, MTTF > 28.000 h |
| Temperaturmessbereich | (-10 ... 1.500) °C, bis 3.000 °C* |
| Messgenauigkeit | ± 2 °C oder ± 2 % |
| Temperaturauflösung bei 30 °C | ≤ 0,015 K |
| IR-Bildfrequenz (Voll- / Halb- / Viertel- / Teilbild) | Bis zu 150/570/1.020/5.000 Hz |
| Fenstermodus | Ja |
* Modellabhängig
** In ausgewählten Messbereichen

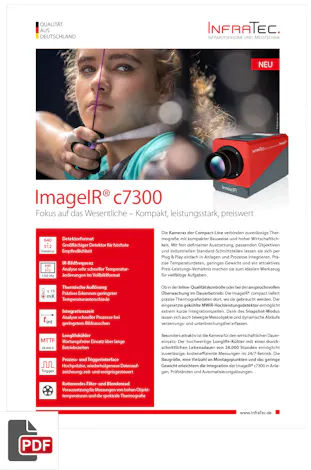

Datenblatt
Erhalten Sie alle Informationen auf einen Blick in unseren Datenblättern.
Umfangreiche Thermografie-Auswertesoftware für effizientes Arbeiten
Die bei InfraTec entwickelte leistungsfähige Softwarefamilie IRBIS® 3 ist auch für ImageIR® Bestandteil eines Komplettsystems. Die komfortable Profi-Thermografiesoftware bietet umfangreiche Analyse- und Bearbeitungswerkzeuge zur Analyse anspruchsvoller thermografischer Untersuchungen. Die Kombination von ImageIR® mit der professionellen Thermografiesoftware erfüllt alle Anforderungen, die an ein effizientes Hochleistungswerkzeug für anspruchsvolle thermografische Untersuchungen gestellt werden.
Konfigurieren Sie Ihr Kamerasystem
Jede Mess- oder Prüfaufgabe hat ihre individuellen Rahmenbedingungen. Für optimale Ergebnisse müssen Kamera, Detektor und Objektiv stets perfekt aufeinander abgestimmt werden. Mithilfe des Bildfeldrechners ermitteln Sie die passende Kombination.
