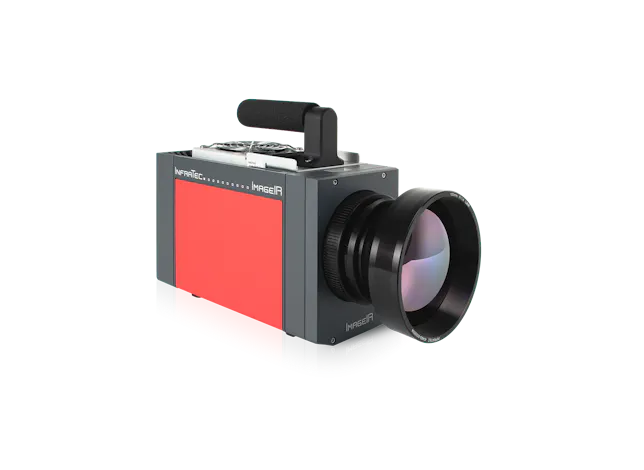

ImageIR® p9800
Die neue ImageIR® p9800 ist das ideale Werkzeug für hochauflösende Thermografiemessungen an hochdynamischen Prozessen, auch bei niedrigen Messobjekttemperaturen. Die im langwelligen atmosphärischen Fenster (LWIR) arbeitende, radiometrisch kalibrierte Wärmebildkamera liefert dank eines gekühlten Focal-Plane-Array-Photonendetektors mit (1.280 × 1.024) IR-Pixeln und einem Pitchmaß von 12 µm auch bei kurzen Integrationszeiten und geringen Strahlungsintensitäten gestochen scharfe Bilder und verzerrungsfreie Sequenzen.
Kurze Integrationszeiten zur Analyse schneller Prozesse, auch bei geringer Strahlungsintensität
Messung von Objekten in großer Entfernung durch Einsatz von Teleobjektiven
Scharf und verzerrungsfreie Bilder auch für schnell bewegte Objekte
Thermischen Auflösung von 0,03 K und Messgenauigkeit von 1 %
Kunden vertrauen uns
Hochaufgelöste Thermografiebilder zur Überwachung großflächiger Areale
Präzise und wiederholgenaue Messungen
Analyse sehr schneller Temperaturänderungen im Vollbildformat
Präzises Erkennen geringster Temperaturunterschiede
Ermöglicht kleinere Pixelgrößen zur Vermeidung geometrisch bedingter Messfehler
Analyse schneller Prozesse bei geringstem Bildrauschen
Messung im Bereich von (7,7 … 12,5) µm
ImageIR® p9800: Die individuelle Lösung für ein breites Spektrum an Messaufgaben
Wie alle Kameras der ImageIR-Serie ist die ImageIR® p9800 modular aufgebaut und kann mit einer breiten Palette an Objektiven ausgestattet werden. Das erlaubt eine individuelle, auf die jeweiligen Anforderungen des Anwenders zugeschnittene Konfiguration. Ändert sich die Messaufgabe, lässt sich die Thermografiekamera auch nachträglich an sich ändernde Ansprüche anpassen.
Ein modernes Schnittstellenkonzept ist die Basis für Leistungsfähigkeit und Flexibilität der ImageIR® p9800 in Hinblick auf Datenerfassung und -verarbeitung. Über die 10 GigE-Schnittstelle können hochaufgelöste Vollbildaufnahmen mit Bildfrequenzen von bis zu 180 Hz direkt auf einem leistungsfähigen PC oder Laptop gespeichert und weiterverarbeitet werden. Die ImageIR® p9800 verfügt über vier konfigurierbare Ein- und zwei Ausgänge zur Kamerasteuerung sowie zur Ausgabe von Steuersignalen.
Die Zustandskontrolle der Rotorblätter von Windenergieanlagen im laufenden Betrieb stellt für viele Standard-Wärmebildkameras eine große Herausforderung dar. Die ImageIR® p9800, die im LWIR-Spektralbereich zwischen (7,7 … 12,5) µm mit einem gekühlten Photonendetektor arbeitet, meistert diese Aufgabe mit Bravour: Die Kamera kann hochdynamische Vorgänge, die kürzeste Integrationszeiten erfordern, sogar bei geringen Strahlungsintensitäten (d. h. tiefen Temperaturen des Messobjekts) zuverlässig thermografisch erfassen. In Kombination mit entsprechenden Teleobjektiven ermöglicht das neue Modell der ImageIR®-Serie von InfraTec dabei auch die Temperaturmessung an Objekten, die sich in großer Entfernung befinden.
Schnelle Messung, breiter Temperaturbereich
Die ImageIR® p9800 erlaubt Vollbildaufnahmen mit Bildraten von 180 Hz. Im Teilbildmodus kann die Bildrate auf mehr als das Dreifache erhöht werden. Dank extrem kurzer Integrationszeiten und des Snapshot-Modus, bei dem alle Detektor-Pixel gleichzeitig statt sequentiell zeilenweise belichtet werden, sind die Aufnahmen auch bei großen Relativgeschwindigkeiten der Messobjekte im Bildfeld scharf und verzerrungsfrei. Das wiederum ist die wesentliche Voraussetzung für eine unverfälschte, exakte thermografische Temperaturmessung. Die genaue Analyse schnell bewegter Objekte wird durch eine Vielzahl an Trigger-Optionen für eine präzise, wiederholgenaue, zeit- oder ereignisgesteuerte Datenaufzeichnung unterstützt.
Ihre Stärken entfaltet die neue High-End-Kamera von InfraTec auch bei Aufgaben wie z. B. der Analyse von Verbrennungsgasen oder Abgasströmungen weit entfernter Fahrzeuge. Über die HDR-Funktion kann die ImageIR® p9800 extrem große Temperaturgradienten und -änderungen zwischen -40 °C und 3.000 °C fehler- und unterbrechungsfrei abbilden. Ein integriertes Filterrad stellt automatisch die zum jeweiligen Messbereich passenden Filter bereit.
Bezüglich der Erkennung thermischer Signaturen und weit entfernter Objekte ist die ImageIR® p9800 das perfekte Gegenstück zur ImageIR® 9400. Beide mit hochauflösenden SXGA-Detektoren ausgerüsteten IR-Kameras decken ein weites Bildfeld (FOV) ab, und die Spektralbereiche – (7,7 … 12,5) μm bzw. (1.5 ... 5.5) µm – ergänzen sich ideal.
ImageIR® – die High-End Infrarot-Kameraserie von InfraTec
Klare Bilder, exakte Messdaten
Unabhängig von der konkreten Messaufgabe liefert die ImageIR® p9800 stets gestochen scharfe Bilder mit hoher geometrischer Auflösung und hervorragendem Signal-Rausch-Verhältnis. Mit einer thermischen Auflösung von 30 mK sowie einer Genauigkeit von 1 % empfiehlt sich die robuste Thermografiekamera für ein breites Spektrum anspruchsvoller Anwendungen in Industrie und Forschung. Der integrierte Linear-Motorfokus, als eine der zahlreichen Ausstattungsoptionen, vereinfacht das Handling und garantiert optimale Messergebnisse – auch bei anspruchsvollen Szenarien.
Technische Spezifikationen
| Spektralbereich | (7.7 … 12.5) µm |
| Pitch | 12 µm |
| Detektortyp | T2SLS |
| Detektorformat (IR-Pixel) | (1.280 × 1.024) |
| Bildaufnahmeprinzip | Snapshot |
| Auslesemodus | IWR |
| Öffnungsverhältnis | f/2.4 |
| Detektorkühlung | Stirlingkühler |
| Temperaturmessbereich | (-40 ... 1.500) °C, bis zu 3.000 °C* |
| Messgenauigkeit | ± 1 °C oder ± 1 % |
| Temperaturauflösung bei 30 °C | Besser als 0.03 K |
| IR-Bildfrequenz (Voll- / Halb- / Viertel- / Teilbild) | Bis zu 180 / 354 / 672 / 5,800 Hz |
| Fenstermodus | Ja |
* Modellabhängig
** In ausgewählten Messbereichen
