Flugthermografie
Durch Nutzung eines mit bildstabilisierendem Gimbal ausgestatteten Hubschraubers bringt die Infrarotkamera eine weitere Dimension in die Welt der Flugthermografie und die erfassten Bilddaten. Eine Wärmebildkamera in erhöhter Position bietet für viele Anwendungsfelder einen hervorragenden thermografischen Überblick. Je nach Aufgabenstellung eignen sich auch Flugzeuge sowie Drohnen als Träger und bieten zahlreiche Optionen.
Einsatzmöglichkeiten von Thermografiebefliegungen
Brandbekämpfung aus der Luft
Luftgestützte Brandkartierung / Feuerkartierung
Agrarforschung und „Precision Farming“
Thermalkartierung mit luftgestützten Kameraplattformen
Luftgestützte Inspektion und Instandhaltung von Freilandleitungen
Geoforschung mit luftgestützten Wärmebildkameras
Wildtier-Zählung und Erfassung
Gimbal‐System zur Helikopter‐Montage
High-Resolution Aerial Thermography (Sprache: Englisch)
Aerial thermography: Definition, benefits, types, presence and future
Applications for thermography in airborne remote sensing and
Challenges of aerial thermography and technical requirements for an IR camera system
Important and relevant selection criteria
"The IGI EcoMapper – high-precision aerial survey in five spectral bands", Dr. rer. nat. Jens Kremer, Manager R&D, IGI mbH, Germany
Wärmebildkameras für Helikopter und Flugzeuge
Sie sind auf der Suche nach einem “Fliegenden Auge” im infraroten Bereich? Ihre Suche hat ein Ende: InfraTec bietet Thermografiesysteme zur Verwendung für unterschiedlichste luftgestützte Infrarotapplikationen an und ist seit über 30 Jahren ein zuverlässiger Lieferant von Wärmebildkameras. InfraTec unterstützt Sie als kompetenter Partner bei der Umsetzung Ihrer spezifischen Aufgaben im Bereich der Flugthermografie.
Wärmebildkameras für luftgestützte Wärmebildprojekte
Eine Kooperation mit InfraTec bringt Sie nach oben – buchstäblich. Wenn Sie einen Systempartner suchen, der zuverlässige und hochauflösende Wärmebildkameras für Flugsysteme bietet, sprechen Sie mit den Thermografie-Experten von InfraTec. Menschen, die schon seit über 30 Jahren Thermografielösungen entwickeln und fertigen. Je nach Applikation können Sie auf verschiedene Kameramodelle oder OEM-Entwicklungen setzen.
Sprechen Sie uns an, wenn Sie mehr über eine mögliche Kooperation wissen möchten.
Möchten Sie mehr erfahren?
Nicht selten sind Aufgabenstellungen mit besonderen Anforderungen verknüpft. Besprechen Sie gemeinsam mit unseren Spezialisten Ihre konkrete Anwendung, erhalten Sie weiterführende technische Informationen oder lernen Sie unsere Zusatzdienstleistungen kennen.
Brandbekämpfung aus der Luft
Mit Unterstützung einer Wärmebildkamera kann auch das ordnungsgemäße Entladen von Wasserbehältern aus der Luft, als Form der primären Waldbrandbekämpfung, überwacht werden. Selbst in der Nähe von Rauch und Flammen kann dank der hohen thermischen Auflösung der Thermografiekamera die Verteilung des Löschwassers sichtbar gemacht werden. Dies wiederum erlaubt dem Einsatzteam eine schnelle Einschätzung, wie effizient das Entladen der Wasserbehälter war und wo weiterhin Bedarf besteht.
Zahlreiche luftgestützte Aufklärungssysteme ermöglichen durch InfraTec-Wärmebildkameras eine zuverlässige Unterstützung für die Personen, die am Boden ihr Leben riskieren, um Feuer zu bekämpfen. Die Modelle der Kameraserien VarioCAM® HD und ImageIR® sind nicht nur Wärmebildkameras, sondern hochauflösende, radiometrisch kalibrierte Thermografiesysteme. Sie verfügen somit über die Fähigkeit, Temperaturen auch aus großer Entfernung messen zu können. Zudem können vermisste Personen aus der Luft erkannt werden.
Luftgestützte Brandkartierung / Feuerkartierung
Weltweit nimmt die Anzahl von Buschfeuern und Waldbränden zu. Ihre Bekämpfung am Boden wird durch unzugängliches Gelände und die vom Feuer ausgehende Lebensgefahr deutlich erschwert. Abhilfe schafft in solchen Fällen die Brandkartierung aus der Luft. Sie ermöglicht einen ganzheitlichen Überblick und mit hochauflösenden Thermografiesystemen eine zuverlässige Lagebewertung. Durch die daraus gewonnenen Informationen kann die Brandbekämpfung am Boden besser koordiniert werden und zielgerichteter erfolgen. Selbst bei Rauch, Nebel oder schlechten Sichtverhältnissen liefert eine Thermografiekamera genaueste Daten.
Die Kartierung von Bränden aus der Luft ist das bestmögliche Echtzeitinstrument zur Erkennung und Bekämpfung von Waldbränden. Besonders dafür geeignet sind Hubschrauber, die auf Grund ihrer Flexibilität und Manövrierfähigkeit, auch bei kritischen Flugsituationen zum Einsatz kommen können. In Kombination mit einer radiometrisch kalibrierten Thermografiekamera an Bord können erfahrene Feuerwehrleute schnell und zuverlässig die gegebene Situationen aus der Luft analysieren. Mit Hilfe der Thermografie lässt sich in Echtzeit eine Bodentemperaturkarte erstellen und eine umfassende Übersicht über Waldbrände generieren. Die Temperaturmessungen ermöglichen auch die Unterscheidung zwischen brennendem Wald, Gebäudestrukturen und Säugetieren oder Menschen, die zu entkommen versuchen. Messungen an Fahrzeugen oder Industriestrukturen helfen, andere Quellen gefährlicher Brandherde zu finden.
Agrarforschung und „Precision Farming“
Der Klimawandel schafft neue Herausforderungen für die moderne Landwirtschaft. Ausbleibender Regen trocknet die Böden aus und hat Auswirkungen auf die Grundwasserverteilung. Für eine umfassende Bodenbeurteilung kann ein luftgestütztes Thermografiesystem durch die Erfassung der Bodentemperatur wichtige Daten zum Feuchtigkeitsgehalt des Untergrundes liefern. Diese Überwachung aus der Luft hilft, die Bewässerung an den richtigen Stellen vorzunehmen und die zu verteilende Wassermenge zu kontrollieren. Luftgestützte Plattformen, wie beispielsweise Drohnen, mit Thermografiesystemen eignen sich hervorragend, um die Bodenfeuchte und andere Bodengrundlagen umfassend und aus einer erhöhten Perspektive zu analysieren. Mit Hilfe der erfassten Thermografie-Messdaten können die Bewässerungsmaßnahmen sowie das Pflanzenwachstum beurteilt werden.
Wärmebildkameras der Modellserien VarioCAM® und ImageIR® unterstützen die luftgestützte Pflanzenforschung auch im Bereich „Precision Farming“ (Präzisionslandwirtschaft).
Wärmebildkameras können unabhängig von den Sichtverhältnissen bei Tag und Nacht hochaufgelöste Infrarotbilder aus der Luft aufnehmen. Die Thermografiesysteme von InfraTec arbeiten im mittleren (MWIR) und langwelligen Infrarot (LWIR), eine optionale Befilterung kann die spektrale Detailuntersuchung von Bodeneigenschaften wie Zusammensetzung und Wärmeleitfähigkeit unterstützen. Mineralogie, Bergbau, Grundlagenforschung und die Entwicklung von Weltraumsensoren sind Geoforschungsapplikationen, die von luftgestützten Thermografiesystemen durchgeführt werden können. Aber auch die Wildtierforschung profitiert von den Ergebnissen der Flugthermografie, da die erhöhte Perspektive beispielsweise verbesserte Wildtierstatistiken zulässt.
Thermalkartierung mit luftgestützten Kameraplattformen

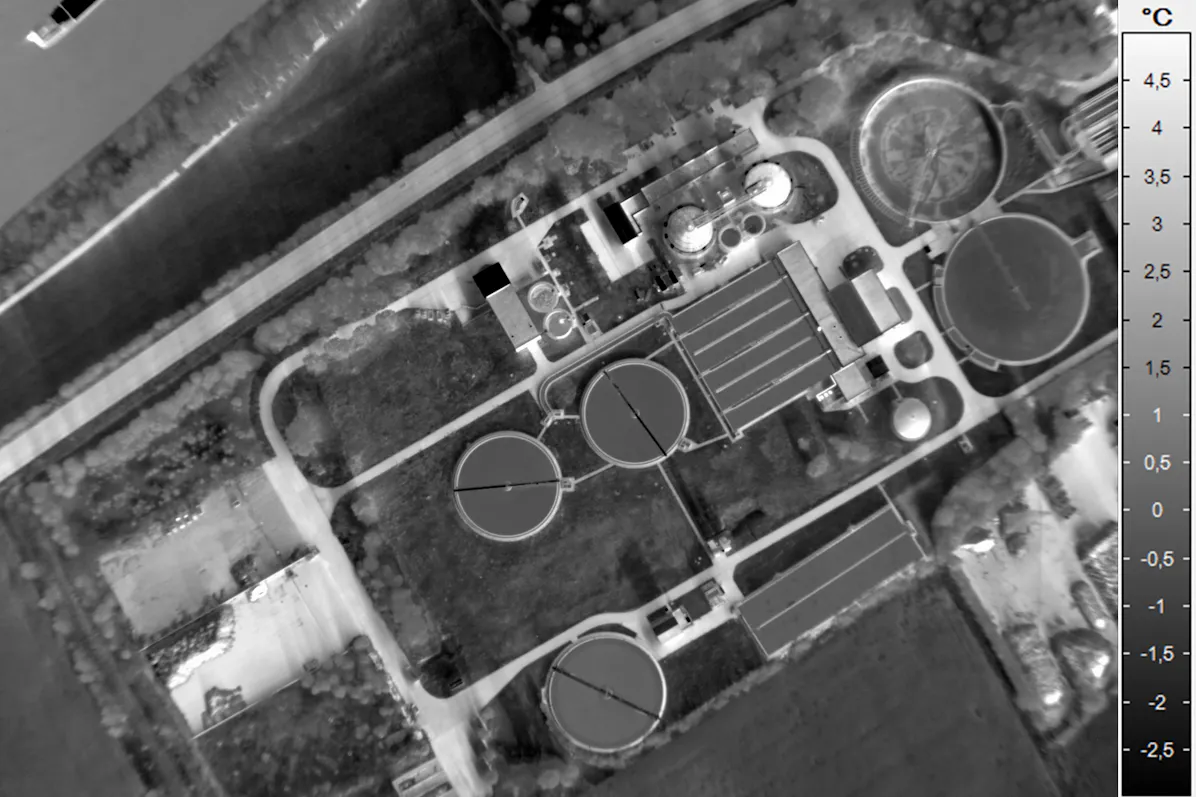

Luftgestützte Thermografie-Kartierungen sind ein wesentliches Werkzeug, um den Energiehaushalt einzelner Kommunen flächenmäßig zu erfassen. Auf diese Weise können die Bemühungen von Gemeinden unterstützt werden, eine Zero-Energy-Urbanität zu entwickeln, indem schnell und effizient Thermografiedaten gesammelt werden. Die Wärmebildkamera-Serien VarioCAM® und ImageIR® bieten die dafür geeigneten, robusten Werkzeuge, um die notwendigen Thermografiedaten von Flugplattformen, beispielsweise Drohnen, aus aufzeichnen und sammeln zu können.
Darüber hinaus erfordern verteilte Wärmenetze eine erweiterte und effiziente Fernwartung. Mit luftgestützten Thermografiesystemen kann ein sofortiger Überblick über den Zustand des Netzes erstellt werden. So können die Teams am Boden sofort auf Defekte und Leckagen reagieren, indem sie eine von der luftgestützten Überwachungsplattform erstellte Wärmebildkarte verwenden.
Luftgestützte Inspektion und Instandhaltung von Freilandleitungen
Elektrische Überlandleitungen bilden das Infrastruktur-Rückgrat eines jeden Landes. Um den Bedarf der Einwohner und der lokalen Industrie sicher erfüllen zu können, ist eine störungs- als auch unterbrechungsfreie Verfügbarkeit ein Muss für Stromversorger. Um diese zu gewährleisten, kommen Thermografiekameras zum Einsatz, die zu Inspektionszwecken an Helikoptern montiert sind. Seit Jahren eine bewährte Kontrollmethode.
Die Hauptaufgabe des Thermografiesystems ist die Entdeckung von "heißen Stellen" entlang der Stromleitung und auf Isolatoren. Dieses Detail ist ein bewährter Indikator für Materialfehler, die zu einem Systemschaden oder -ausfall führen können. Die Thermografie ist zudem ein zuverlässiges Verfahren zur berührungslosen Fernerkennung von Hotspots in elektrischen Erdkabeln, das auch von luftgestützten Plattformen aus einer erhöhten Position heraus perfekt funktioniert. Alternative visuelle Inspektionen in Bodennähe bieten nicht die Schnelligkeit und Effizienz einer luftgestützten thermografischen Inspektion. Bei der Verwendung von Videokameras oder Ferngläsern ist die Erkennungswahrscheinlichkeit viel geringer und die Bewegung aus der Luft viel langsamer.
Thermografie-Lösungen von InfraTec
Relevante Wärmebildkameras von InfraTec
Die für Anwendungen im Bereich der Flugthermografie erforderliche hohe Messgenauigkeit der Kameraserien VarioCAM® und ImageIR® ist das Ergebnis von über 30 Jahren Erfahrung in der Entwicklung von Thermografiesystemen. Zahlreiche wissenschaftliche Kooperationen und Beteiligungen an Forschungsprojekten sowie der regelmäßige Austausch mit unseren Kunden und Partnern ermöglichen es, unsere Wärmebildkameras optimal an Ihre Anforderungen anzupassen.
Entdecken Sie die Vielfalt der Wärmebildkameras von InfraTec
Weitere Details über die High-End-Kameraserie ImageIR®
Weitere Details über die Kameraserie VarioCAM® High Definition
Gimbal‐System zur Helikopter‐Montage
InfraTec bietet verschiedene Infrarotkamerasysteme für den stationären Einsatz in Flugzeugen sowie für die Integration in Gimbal-Systeme an. Dadurch kann die Infrarotkamera innerhalb eines µrad-Bereichs exakt positioniert und automatisch verfolgt werden. Eine praktische Fernbedienung ermöglicht die Bedienung der Kamera direkt über die Steuerung des Gimbals.
Kreiselstabilisierte Plattformen, sogenannte Gimbal, werden seit vielen Jahren als sehr leistungsfähige Systeme für die radiometrische luftgestützte Thermografie bei der Inspektion von Hochspannungsfreileitungen, Pipelines und Industrieanlagen sowie bei der Suche nach energetischer und stofflicher Umweltverschmutzung eingesetzt.
Durch ihre hochpräzise Stabilisierung können trotz Bewegung des luftgestützten Trägers weit entfernte Objekte optronisch aufgeklärt werden. Integriert in den Gimbal sind jeweils Kameras im sichtbaren Bereich (visuelle Kamera) und im Infrarotbereich (Wärmebildkamera), Laser-Entfernungsmesser sowie Laser-Zielmarkierer.
Vorteile der Kameraserien VarioCAM® High Definition und ImageIR®
in kreiselstabilisierte Gimbal-Systeme von Helikoptern, Flugzeugen, Drohnen oder andere Plattformen von Luftfahrzeugen
mit (1.024 x 768) bis (1.920 x 1,536) IR-Pixeln
von ± 1 °C / ± 1 %
für schnelle und effiziente Überwachungsmissionen
für eine optimale Gesichtsfeldanpassung
möglich
(IP54 bis IP67) mit schutzgraderhaltenden LEMO®-Steckverbindern für sichere Datenübertragung und ungestörte Verfügbarkeit
für GPS-Synchronisierung und Konnektivität zu inertialen Messsystemen
Vorteile IRBIS®-Software
Zahlreiche Analysefunktionen und -werkzeuge
Umfangreiche visuelle Darstellungen der Messdaten
Professionelle Erstellung von Thermografieberichten
Komfortable Kamerasteuerung und Datenakquisition
Modulares Konzept ermöglicht anwendungsspezifische Konfigurationen
SDK ermöglicht die Kameraanbindung in bestehende Systeme
Die Echtzeit-Datenakquisition wird über unsere IRBIS® Online-Software gewährleistet
Datenspeicherung erfolgt mit maximaler Bildfrequenz der Kamera
Online-Differenzbildmodus und Temperaturprofildarstellung
Externe Triggermöglichkeit, Retrigger, mehrfache Signalfolge, Pretrigger
Frei definierbarer Temperaturtrigger
Parametrierung von Messfeldern und Schwellwerten, Alarmfunktion
