Systemkameras
Systemkameras mit einer großen Auswahl an Wechselobjektiven
Kompaktes und robustes Design mit Schutzart bis IP67
Erhältlich in verschiedenen Ausstattungs- und Leistungskonfigurationen
Ideal für maßgeschneiderte thermografische Lösungen
Zuverlässiger Einsatz auch in anspruchsvollen Industrieumgebungen

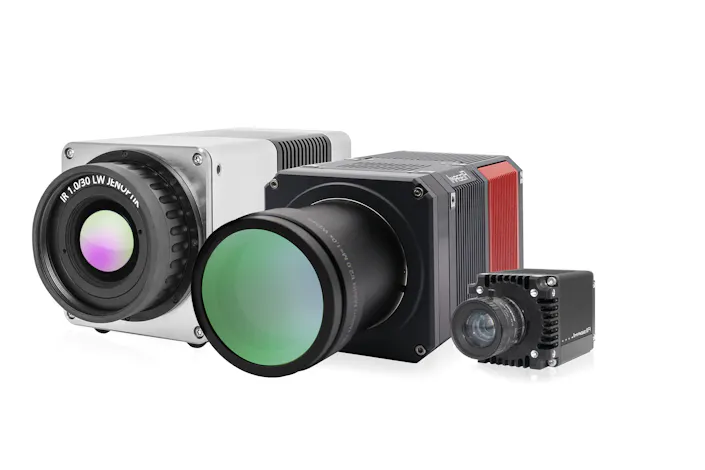

Systemkameras für den Industrie- und Laboreinsatz
Ein breites Sortiment an wechselbaren Objektiven und die kompakten Gehäuseabmessungen unserer Systemkameras sowie die robuste Konstruktion mit einem Schutzgrad bis IP67 machen diese Wärmebildkameras zu nützlichen Werkzeugen für viele Anwendungsgebiete in Industrie und Forschung. In bestehende Systemumgebungen sind sie dank Software Development Kit (SDK) problemlos integrierbar. Alle Systemkamera-Serien sind in zahlreichen Ausstattungs- und Leistungsvarianten erhältlich und ermöglichen – je nach Anwendungsschwerpunkt und Anforderung – individuelle Thermografie-Lösungen.
Wir bieten eine Vielzahl flexibel nutzbarer Systemkameramodelle verschiedener Leistungsklassen und spektraler Empfindlichkeitsbereiche an. Dazu gehören die im kurzwelligen Infrarotbereich messenden Kameras der Image®-Serie, welche für Hochtemperaturanwendungen prädestiniert sind. Die universell einsetzbaren Kameras der Produktreihe VarioCAM® HD head hingegen eignen sich vor allem für anspruchsvolle Mess- und Überwachungsaufgaben.
Im jeweiligen Leistungspaket ist das von uns entwickelte Steuer- und Analyseprogramm der Softwarefamilie IRBIS® integriert. Es ermöglicht u. a., die gesammelten Temperaturmessdaten zu analysieren und auszuwerten.
Preise inkl. Thermografiesoftware
VarioCAM® HDx head ab 15.100 EUR*
Bildformate der Systemkameras
| Detektorformat / MicroScan-Auflösung (IR-Pixel) | (1.024 × 768) / (2.048 × 1.536) | (1.280 × 1.024) | (1.024 × 768) | (640 × 480) | (640 × 512) |
| VarioCAM® HD head | ◼ | ◼ | |||
| VarioCAM® HDx head | ◼ | ||||
| ImageIR® 6300 | ◼ | ||||
| ImageIR® 8100 | ◼ | ||||
| ImageIR® 9100 | ◼ | ||||
| Pir uc SWIR HD 800 | ◼ |
Konfigurieren Sie Ihr Kamerasystem
Jede Mess- oder Prüfaufgabe hat ihre individuellen Rahmenbedingungen. Für optimale Ergebnisse müssen Kamera, Detektor und Objektiv stets perfekt aufeinander abgestimmt werden. Mithilfe des Bildfeldrechners ermitteln Sie die passende Kombination.
Wärmebildkamera-Serien VarioCAM® HD head und VarioCAM® HDx head
Die Wärmebildkameras der Serien VarioCAM® HD head und VarioCAM® HDx head von InfraTec basieren auf ungekühlten Mikrobolometer-FPA-Detektoren. Mit bis zu (1.024 × 768) IR-Pixeln liefert die Kameraserie brillante und detailreiche 16-Bit-Thermografiebilder mit einer herausragenden Teilbildfrequenz von bis zu 240 Hz. Dank der optionalen opto-mechanischen MicroScan-Einheit werden sogar IR-Bildformate mit einer geometrischen Auflösung von 3,1 MegaPixeln erreicht, was sich in nochmals gesteigerter Bildschärfe und Abbildungsqualität manifestiert. Damit können geometrisch bedingte Messfehler auf komplex strukturierten Objekten sicher vermieden werden. In Kombination mit einer exzellenten thermischen Auflösung von bis zu 20 mK eignen sich diese Wärmebildkameras für anspruchsvolle stationäre Mess- und Prüfaufgaben aus Fertigung, Qualitätssicherung und Prozessoptimierung sowie Forschung und Entwicklung.
Zur Ausstattung der Kameraserie gehört ein schockfestes Leichtmetallgehäuse, das Staub, Schmutz und Wasser abhält und auf Wunsch die Anforderungen des Schutzgrades IP67 erfüllt. Die robuste Konstruktion und die kompakten Gehäuseabmessungen erlauben problemlos die Installation in rauester Prozessumgebung.
Die Kameraserie unterstützt mit GigE-Vision und GenICam industrieweite Standards für den Datentransfer und die Bildverarbeitung. Somit ist jedes Modell nicht nur über die effiziente und komfortable Thermografie-Software IRBIS® von InfraTec für rechnergestützte Laboranwendungen nutzbar, sondern erlaubt – basierend auf diesen Standards – auch eine zügige Integration in bereits bestehende Systemumgebungen.
Hochwertige Detektoren mit bis zu (1.024 × 768) Infrarotpixeln
Erhältlich mit einzigartigem optomechanischem MicroScan für bis zu (2.048 × 1.536) Infrarotpixel
Präzises Erkennen geringster Temperaturunterschiede
Analyse schneller Temperaturänderungen und dynamischer Prozesse
Kameras für den festen Einbau in rauen Prozessumgebungen sowie für computergestützte Laboraufgaben
Systemkamera-Serie ImageIR® 6300
Die radiometrisch kalibrierte Systemkamera ImageIR® 6300 ist mit einem gekühlten Focal-Plane-Array-Photonendetektor der neuesten Generation ausgestattet. Durch die Kombination des Detektorformats von (640 × 512) IR-Pixeln mit dem sehr kleinen Pixelpitch von 10 µm liefert die Kamera gestochen scharfe Bilder und stellt dank des Snapshot-Modes auch bewegte Messobjekte verzerrungsfrei dar. Die innovative XBn-Detektortechnologie erlaubt den Betrieb des Detektors bei einer deutlich höheren Arbeitstemperatur als den sonst üblichen ca. 80 K. Damit kann die integrierte Detektor-/Kühlereinheit in Größe, Gewicht und Leistung minimiert werden (oftmals als SWaP abgekürzt: Size, Weight and Power).
Als das erste Modell der ImageIR®-Serie mit einem integrierten Betriebssystem eröffnen sich mit dieser Kamera vielfältige neue Funktionen, wie z. B. der vollständig autonome Betrieb der Kamera ohne zusätzlichen Steuer-PC. So kann die Kamerasteuerung beispielsweise über ein Web-Interface per Smartphone oder Tablet erfolgen. Zusätzlich können Anwender eigene Software direkt auf der Kamera ausführen und über das integrierte SDK unmittelbar auf den Datenstrom zugreifen. Zusammen mit der Möglichkeit der Stromversorgung über einen Weitbereichseingang (9 - 36 V) oder Power over Ethernet (PoE) vereinfachen diese Features den Einsatz der Wärmebildkamera, insbesondere für anlagenintegrierte Anwendungen und an schwer zugänglichen Orten, erheblich.
Wärmebildkameras ImageIR® 8100 und ImageIR® 9100
Die SWIR-Wärmebildkameras ImageIR® 8100 und ImageIR® 9100 sind radiometrisch kalibriert und mit (640 × 512) bzw. (1.280 × 1.024) IR-Pixeln im VGA- bzw. SXGA-Bildformat verfügbar. Sie arbeiten im kurzwelligen Infrarotbereich und erlauben u. a. emissionsgradoptimierte Messungen von Temperaturen auf metallischen Oberflächen. Ein Pixelpitch von nur 5 µm ermöglicht, aufgrund der daraus resultierenden kleinen Detektorchipdiagonalen, ein vergleichsweise kostengünstiges, kompaktes Optikdesign mit hoher Abbildungsgüte. In Verbindung mit der radiometrischen Kalibrierung lassen sich damit in beiden Formaten brillante Thermografie-Aufnahmen mit hoher geometrischer und thermischer Auflösung erzielen. Die Kombination mit Wechselobjektiven unterschiedlichster Brennweite ermöglicht die komfortable Anpassung der Bildfelder an reale Messszenarien.
Videogalerie Systemkameras
Sie benötigen weitere Informationen über Systemkameras?
Es gibt eine Systemkamera, die perfekt zu Ihren spezifischen Anforderungen passt. Um herauszufinden, welches das ist, sehen Sie sich einfach alle Modelle im Detail an.
